AV转VGA转换器使用方法

DATA:2014-12-20 10:45:10, CLICK:810, EDIT:

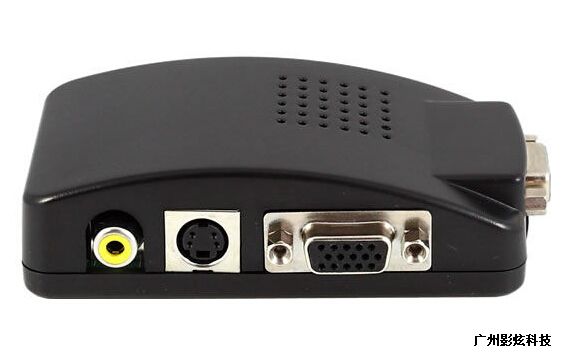

AVVGA转换器使用方法

AV这是讲的VDEIO是复合视频信号,在设备上的插孔是黄色的小圆孔。一般用于传输模拟的闭路电视信号和摄像机信号,它使用的也是同轴的信号线。

投影机出租中,有的控台不能混合输入,像普通的VGA切换器。只能切换和连接VGA的信号。当进来一路AV信号时,是不能连接的,接口也不对。这时我们就可以使用信号转换器,转成统一信号。

操作说明

转换器上有五个按键,可以对视频图片进行调整。

(1)Input

视频输入选择:循环切换AV(CVBS)>>SV(S_VIDEO)>>VGA>>AV(CVBS)

按住Input键后接通电源上电,复位系统,恢复出厂设置。

(2)Menu

菜单键:循环切换调整菜单,包括:亮度,对比度,清晰度,色饱和度,色调,HP(水平位置),VP(垂直位置)

(3)Freeze/+

-当屏幕上分别出现:亮度,对比度,色饱和度,清晰度,色调,行位置,场位置调整提示时:

AVVGA转换器按键说明[1]

Freeze/+”的作用为“+”的功能,比如亮度增加,行位置右移等功能。

(4)Resolution/-

Resolution/-”的作用为“-”的功能,比如亮度减少,行位置左移等功能。

-在屏幕上无菜单显示时:

Freeze/+”的作用为“Freeze”的功能,按下后画面冻结或解除冻结操作

Resolution/-”的作用为“Resolution”,即按下后会依次选择不同的输出分辨率:

800X600@60HZ800X600@75HZ1024X768@60HZ1280X1024@60HZ1440X900@60HZ1680X1050@60HZ1920X1080@60HZ1920X1200@60HZ[1] 备注:

按压Resolution/-键,分辨率从800X600-1920X1200循环切换。

A.如果因为误操作将分辨率设置过高而导致您的显示器无法正常显示时,请继续按此键以回到较低的分辨率

B.请断电后,按住Input键后,再接通电源上电,复位系统,恢复出厂设置。

使用注意事项:

1,不来讲分辨率设置过高,这样会超出显示范围。

2,不要来回调节INPUT输入键,

3,制式一定要是PAL这一种。

4,注意电源适配器,不要搞错了,也注意连接是否正常。
